SF6气体泄漏在线监控报警系统，是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线检测系统。系统主要检测环境空气中SF6气体含量和氧气含量,当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。系统采用声速原理，能够实时、定量测量SF6浓度，哪怕在SF6浓度在50ppm(v/v)也能有效地检测。不仅可以达到保障人身安全的目的，而且还能确保设备正常运行;原装进口高稳定的超声波传感器和氧传感器，可以为现场工作人员提供更多--层可靠保护。

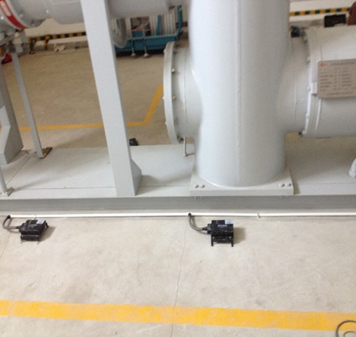

本系统可广泛应用于各种电压等级的SF₆开闭室、SF₆开关室、组合电器室(GIS 室)、SF₆主变室等。

• 环境中SF6气体含量定量检测功能。

• SF6气体含量超标报警功能。

• 空气中氧气含量检测功能。

• 缺氧报警功能。

• 缺氧或SF6含量超标，强制排风功能。

• 人工设置报警点。

• 环境中温、 湿度检测显示功能。

• 定时排风功能。

• 定点采集功能。

• 人工强制排风功能。

• 上次排风时间显示功能。

• 实时显示各种参数功能。

• SF6、02含量曲线分析功能。

• 数据报表功能。

• 历史数据查询功能。

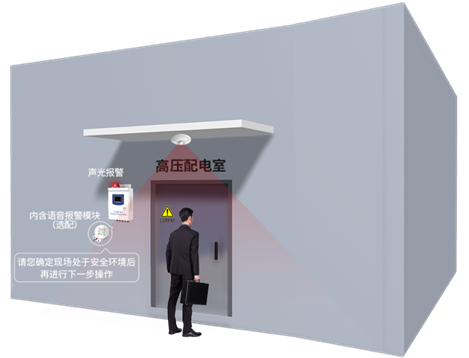

• 红外检测提示功能。

• 可选无线报警功能；

• 可选有毒气体(如CO、CH4、H2S)的含量监测。

• 可选外部输入信号接口，输入信号可来自烟雾探头、门磁开关等。

• 抗干扰力强；

• 测量范围大；

• 测量精度高；

SF6测量指标

测量范围: 0~ 3000pmv

报警点:可在测量范围内设置，默认1000ppmv

引用误差:士5%FS

重复性误差: <5%FS

零点漂移: <5%FS

量程漂移: <5%FS

氧气测量指标

检测浓度: 0~25%

氧气浓度报警点: 18%

氧气测量精度: <0.4%，O2在21%时

其它指标

温度测量范围: -25C ~ +99℃

湿度测量范围: 0~99%RH

工作电源: AC/DC 100~265V

报警输出功率: AC 220V/10A

风机输出功率: AC 220V/20A

风机通风时间设定:可设置，默认15MIN/次

数据记录时间: 1个月

通讯方式: RS-485 总线方式

通讯规约:通用电力通信规约

绝缘性能外壳与电源间: >10MΩ

抗电强度外壳与电源间: >2000V

电磁兼容特性:快速瞬变脉冲群GB/T17626.4-19993 级

雷击(浪涌) GB/T17626.5-1999 3级

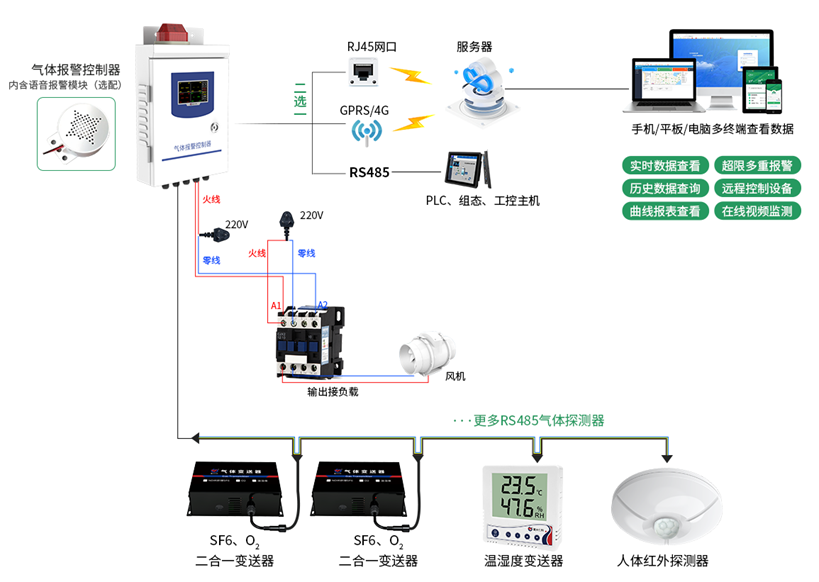

系统配置

•  SF6 监控主机 1台

•  SF6 和氧气监测器若干(每个间隔配置- - 只)

•  温湿度监测器1只(一个开关室配置-一只)

• 风机控制箱1台(一套系统配置一台)

• 说明书1套

• 安装附件1套
