避雷器绝缘在线监测系统主要监测变电站35kV及以上电压等级的金属氧化物避雷器。避雷器绝缘状态监测子系统监测内容项为反映金属氧化物避雷器绝缘状态的主要参数,包括母线电压、泄露全电流、阻性电流、容性电流以及设备运行环境。此外，该子系统还对雷击次数和雷击时刻进行了监测。

• 实时采集避雷器泄漏电流；

• 实时采集母线电压值；

• 根据采集的电流和电压值计算阻性电流；

• 实时记录雷击次数和时间；

•  氧化锌避雷器绝缘性能分析；


• 高精度单匝穿芯式传感器

取样传感器采用高导磁率玻镆合金铁芯、深度负反馈补偿技术、优化的放大电路、良好的三层屏蔽设计，有效降低了相位的绝对误差和温度变化引起的相位漂移(温度在-40℃~+70℃变化范围内，相位测量误差在2'以内)。监测传感器采用单匝穿芯方式取样，不改变高压设备原有的接地方式，确保被监测高压设备的安全。

• 全数字式、一体化的现地监测单元LCU

监测单元采用一体化设计，监测模块和取样传感器集中于一个单元，实现监测信号就地取样、测量、计算处理、数字化传输。监测单元CPU采用高速工业级32位ARM微处理器，满足现场大数据量计算的需求;信号处理采用先进的程控放大技术，数模转换采用16位高速A/D,保证微小信号高精度测量。监测单元配有灵活的通讯接口，可满足各类工程集成需要。

• 超强抗电磁干扰能力

监测单元和传感器采用了一体化设计，单元外壳采用铝外壳，可以有效防止外部电场干扰;内部传感器采用5mm厚钢制外壳，可有效防止外部电场、磁场对传感器的影响。监测单元抗干扰能力通过了国家权威部门的严格测试。

• 领先的介质损耗计算方法

监测单元采用经现场验证的专有算法，有效解决了现场频率波动和电网谐波等各种干扰对介质损耗测量的影响，保证了介质损耗参数测量的准确性和稳定性。

• 稳定可靠的同步技术

系统采用独有的同步技术，监测单元设计有可靠、快速的同步信号识别电路，使得每个独立的监测单元采样时差不超过1us。监测单元同步口进行了抗浪涌、防雷击和滤波设计，保证监测单元同步口稳定可靠的工作。

• 新颖的外观设计

监测单元采用一体化设计，结构设计美观、新颖，安装方式灵活。监测单元壳体设计既保证了现场不同设备末屏接地线穿芯的需求，同时也保证了自身运行散热的需要。监测单元采用防水防尘设计，防护等级为IP65,能满足野外运行设备特殊防护等级要求。

• 真正意义上的分层分布式系统结构

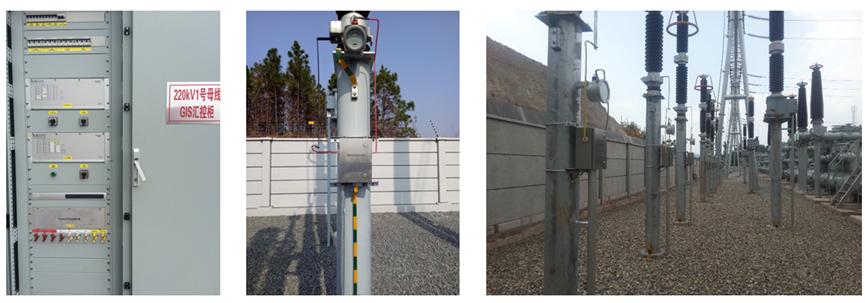

采用分层分布式系统结构。监测单元(LCU)按照现场高压设备的分布就地安装、就地数字化测量，并通过现场总线与现地监测子站通讯。间隔层监测子站监测IED接口灵活，完全满足传统变电站改造和新建数字化变电站的需求。该系统现场布局结构简单，施工和后续维护工作量小;系统兼容性强，易扩充。

• 优化的系统设计

系统实现了监测装置小型化、一体化、数字化、智能化、网络化和专业化。

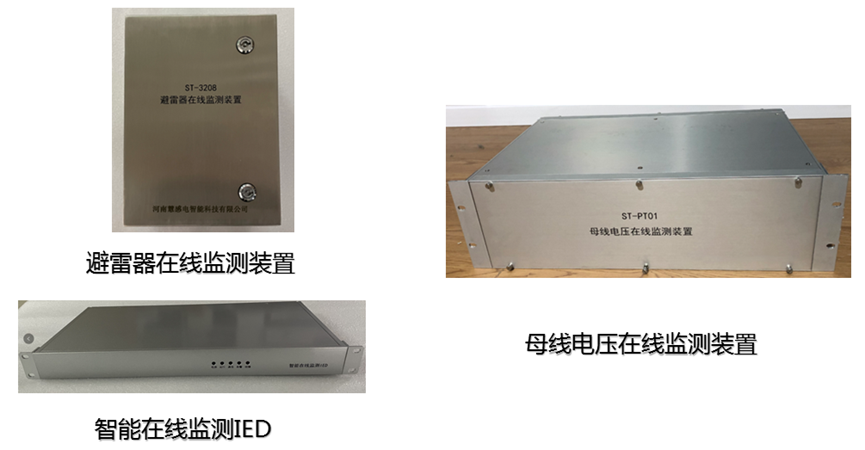

• 避雷器监测服务器1台(含监控软件) ;

• 避雷器监测单元(按氧化锌避雷 器数量而定) ;

•   母线电压取样单元 (安母线段数而定) ;

•  数据采集器(按实际需求而定) ;

•  阻燃电缆(按实际需求而定) ;

• 用户手册1 本；

• 出厂检测报告等用户资料1套;
